Recent is in Amsterdam de fietsenstalling Stra-
winskylaan, onder de Vijfhoek in Amsterdam
geopend. Voor het in het werk gestorte beton is zo
veel mogelijk gebruikgemaakt van standaardsys-
teembekisting. Het gekozen systeem voldeed ech-
ter niet overal aan de eisen vanuit het ontwerp.
Met enkele ogenschijnlijk eenvoudige oplossingen
kon het gewenste systeem toch worden ingezet.
D
e nieuwe fietsparkeergarage ligt
onder het plein Vijfhoek, aan de
noordzijde van station Amsterdam
Zuid. Met een capaciteit van 3750 stal-
lingsplaatsen is het de grootste fietsen-
stalling van Amsterdam. Het wordt de
derde ondergrondse fietsparkeergarage
nabij de Zuidas, na die op het Mahler-
plein (3000 plaatsen) en op het Zuid-
plein (2500 plaatsen). Deze flinke capa-
citeitsuitbreiding is hard nodig: de
Zuidas groeit, net als het aantal reizi-
gers van en naar station Amsterdam
Zuid.
De parkeergarage, die zich in een strak
en eenvoudig betonnen volume
bevindt, bestaat uit één bouwlaag en is
relatief ruim opgezet. Toegang gaat
behalve via een trap vanuit station
Amsterdam Zuid, via een centrale
brede corridor. De garage zelf heeft een
opvallend breed gangpad van 7 m en is
3,3 m hoog (foto 2). Deze hoogte is
400 mm meer dan voorgeschreven.
Het dek wordt ondersteund door Y-vor-
mige stalen kolommen, met daarop
stalen balken en natte betonstroken
(fig. 3).
Uitdaging voor de aannemer was dat
tijdens de realisatie fietsers, voetgan-
gers en gebruikers de bouwlocatie
ongestoord moesten kunnen passeren.
Bovendien was de beschikbare bouw-
tijd zeer kort. Al na vijf maanden was
het betonnen dek af, waarna gestart
kon worden met de inrichting van het
maaiveld terwijl ondergronds verder
kon worden gewerkt.
Opzet garage
De parkeergarage is uitgevoerd met
een blijvende damwandconstructie
rondom, waartegen een betonwand is
aangestort. De vloer is 500 mm dik en
wordt ondersteund door poeren op
combipalen. Het ter plaatse gestorte
dek is 700 mm dik. Dit 3600 m
2 grote
Recent is in Amsterdam de fietsenstalling Stra-
winskylaan, onder de Vijfhoek in Amsterdam
geopend. Voor het in het werk gestorte beton is zo
Grenzen systeem bekisting
opgerekt
1

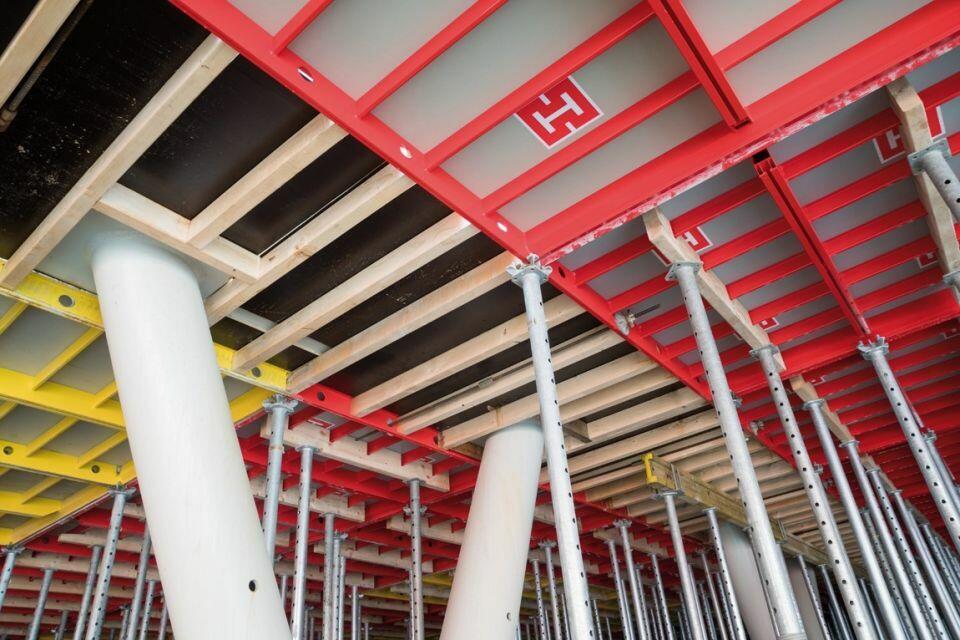

Uitgeschaalde deel tussen de panelen
23 VAKBLAD I 4 2018
