Dit is de tweede aflevering in de vraag en antwoordrubriek van Betoniek Vakblad. Deze rubriek is tot stand gekomen in samenwerking met VOBN. Vragen uit de markt worden beantwoord door deskundigen uit de betonmortelindustrie. In dit geval zijn dat Jaap van Eldik (Mebin) en Jan Heuveling (VOBN). Heeft u zelf vragen over beton? Mail ze naar betoniek@aeneas.nl. Meer vragen en antwoorden in deze rubriek leest u hier.

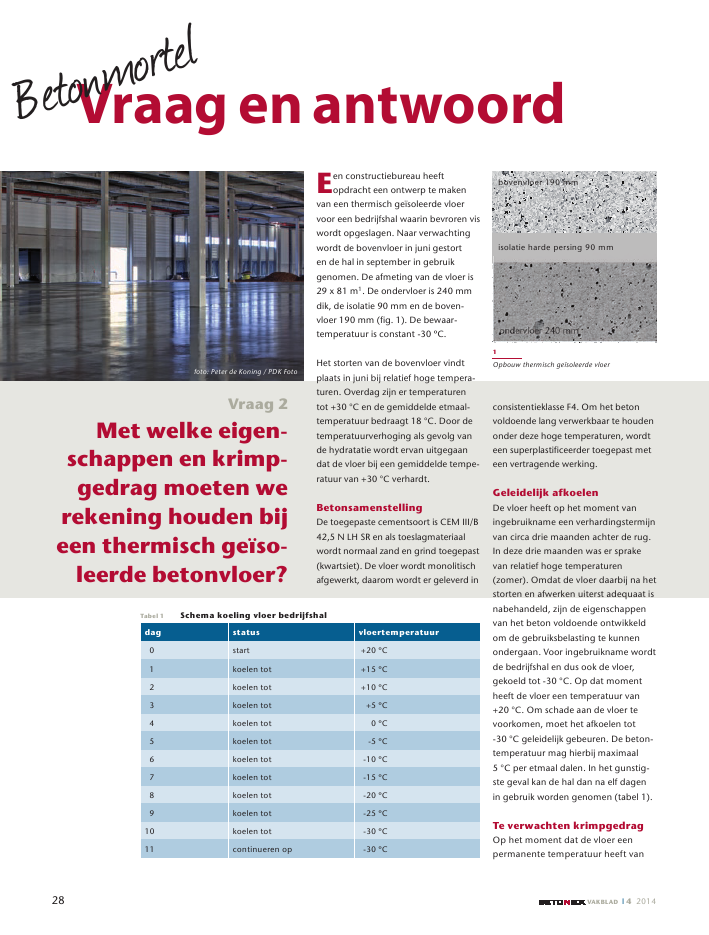

28 VAKBLAD I 4 2014
Vraag en antwoord Betonmortel
E
en constructiebureau heeft
opdracht een ontwerp te maken
van een thermisch geïsoleerde vloer
voor een bedrijfshal waarin bevroren vis
wordt opgeslagen. Naar verwachting
wordt de bovenvloer in juni gestort
en de hal in september in gebruik
genomen. De afmeting van de vloer is
29 x 81 m
1. De ondervloer is 240 mm
dik, de isolatie 90 mm en de boven-
vloer 190 mm (fig. 1). De bewaar-
temperatuur is constant -30 ºC.
Het storten van de bovenvloer vindt
plaats in juni bij relatief hoge tempera-
turen. Overdag zijn er temperaturen
tot +30 °C en de gemiddelde etmaal-
temperatuur bedraagt 18 °C. Door de
temperatuurverhoging als gevolg van
de hydratatie wordt ervan uitgegaan
dat de vloer bij een gemiddelde tempe-
ratuur van +30 °C verhardt.
Betonsamenstelling
De toegepaste cementsoort is CEM III/B
42,5 N LH SR en als toeslagmateriaal
wordt normaal zand en grind toegepast
(kwartsiet). De vloer wordt monolitisch
afgewerkt, daarom wordt er geleverd in consistentieklasse F4. Om het beton
voldoende lang verwerkbaar te houden
onder deze hoge temperaturen, wordt
een superplastificeerder toegepast met
een vertragende werking.
Geleidelijk afkoelen
De vloer heeft op het moment van
ingebruikname een verhardingstermijn
van circa drie maanden achter de rug.
In deze drie maanden was er sprake
van relatief hoge temperaturen
(zomer). Omdat de vloer daarbij na het
storten en afwerken uiterst adequaat is
nabehandeld, zijn de eigenschappen
van het beton voldoende ontwikkeld
om de gebruiksbelasting te kunnen
ondergaan. Voor ingebruikname wordt
de bedrijfshal en dus ook de vloer,
gekoeld tot -30 °C. Op dat moment
heeft de vloer een temperatuur van
+20 °C. Om schade aan de vloer te
voorkomen, moet het afkoelen tot
-30 °C geleidelijk gebeuren. De beton-
temperatuur mag hierbij maximaal
5 °C per etmaal dalen. In het gunstig-
ste geval kan de hal dan na elf dagen
in gebruik worden genomen (tabel 1).
Te verwachten krimpgedrag
Op het moment dat de vloer een
per manente temperatuur heeft van
Vraag 2
Met welke eigen-
schappen en krimp- gedrag moeten we
rekening houden bij
een thermisch geïso- leerde betonvloer?
foto: Peter de Koning / PDK Foto
bovenvloer 190 mm
isolatie harde persing 90 mm
ondervloer 240 mm
Tabel 1 Schema koeling vloer bedrijfshal
dag status vloertemperatuur
0 start +20 ºC
1 koelen tot +15 ºC
2 koelen tot +10 ºC
3 koelen tot +5 ºC
4 koelen tot 0 ºC
5 koelen tot -5 ºC
6 koelen tot -10 ºC
7 koelen tot -15 ºC
8 koelen tot -20 ºC
9 koelen tot -25 ºC
10 koelen tot -30 ºC
11 continueren op -30 ºC
1
Opbouw thermisch geïsoleerde vloer
Vraag en antwoord
Dit is de tweede aflevering in de vraag-
en antwoordrubriek van Betoniek
Vakblad. Deze rubriek is tot stand
gekomen in samenwerking met
VOBN, partner van Betoniek . Vragen
uit de markt worden beantwoord
door deskundigen uit de betonmor-
telindustrie. In dit geval zijn dat Jaap
van Eldik (Mebin) en Jan Heuveling
( VOBN). Hebt u zelf vragen over
beton? Mail ze naar betoniek@
aeneas.nl . Hebt u belangstelling om
partner te worden?
Neem contact op
met Jacques Linssen op
0411 65 00 85
of j.linssen@aeneas.nl .
-30 °C, heeft deze een totale afkoeling
van 60 °C ondergaan. Met een lineaire
uit zettings coëf ficiënt
van 12 x 10 -6
bedraagt de totale temperatuur -
krimp ( L =
x L 0 x T) voor beide
richtingen:
60 x 12 x 10
-6 x 29 000 mm = 20,9 mm
60 x 12 x 10
-6 x 81 000 mm = 58,3 mm
Indien deze verkorting (vervorming)
wordt verhinderd door de construc-
tie, zal dit onherroepelijk leiden tot
een spanningsniveau in de vloer
hoger dan de treksterkte. Daardoor
zal de vloer zal scheuren. Om die
reden mag de bovenvloer geen starre
verbinding vormen met de gevels of
met de randbalk. De totale tempera-
tuurkrimp kan worden verminderd door geen kwartsiet als toeslagmate-
riaal in het beton toe te passen, maar
bijvoorbeeld por fier of harde kalk-
steen. Die hebben een thermische uit-
zettingscoëfficiënt van respectievelijk
10 x 10
-6 per °C en 8 x 10 -6 per °C. De
krimpfactor kan zo met een derde
worden gereduceerd.
Om bij eventuele scheur vorming de
scheurwijdte te beperken, verdient
het aanbeveling om de wapening fijn
verdeeld aan te brengen. Met betrek-
king tot de geometrie van de vloer en
lengte-breedteverhouding, verdient
het aanbeveling om de vloer over
de lengte eenmaal te dilateren. De
spanningen zullen dan per vloerdeel
in twee richtingen ongeveer even
groot zijn.
