De Waalbrug in Nijmegen wordt gerenoveerd. Het bestaande dek is daarbij volledig vervangen door een nieuw betondek met prefab elementen die met natte knopen aan elkaar zijn verbonden. Een voor Nederland unieke oplossing.
PREFAB PL ATEN A ANGEBR ACHT OP MEER DAN 80 JA AR OUDE STA ALCONSTRUCTIE
De Waalbrug in Nijmegen wordt gerenoveerd. Het bestaande dek is
daarbij volledig vervangen door een nieuw betondek met prefab
elementen die met natte knopen aan elkaar zijn verbonden. Een voor
Nederland unieke oplossing.
Prefab-betondek voor de Waalbrug
D
e Waalbrug is een monumentale boog-
brug die het centrum van Nijmegen met
Lent verbindt. Hij vormt een belangrijke
schakel voor het lokale verkeer en het regio-
nale verkeer tussen Nijmegen en Arnhem.
De brug bestaat uit een hoofdoverspanning
van 244,1 m met de beeldbepalende boogcon-
structie. Aan beide zijden bevinden zich twee
aanbruggen van 72 en 95 m (fi g. 3). De brug is
voorzien van twee hoofdrijbanen in het midden met elk twee rijstroken, één voor elke rijrich-
ting (totale breedte ca. 12 m). Aan beide zijden
van deze hoofdrijbanen bevindt zich een paral-
lelrijbaan.
Mede vanwege toegenomen verkeersbelastin-
gen voldeed de brug niet meer aan de moderne
eisen, en was daarom aan een ? inke opknap-
beurt toe. Bij de renovatie is het betonnen rij-
dek van de hoofdrijbaan ver vangen en de
staalconstructie gerepareerd en geconser-
veerd. De huidige busbaan zal ver vallen en
wordt een fi etspad in twee richtingen. Het
bestaande fi etspad zal voetpad worden. De
brug is in twee stappen aangepakt. Eerst de
oostkant en ver volgens de westkant.
Prefab-betondek voor Prefab-betondek voor
GESCHIEDENIS
De Waalbrug werd gebouwd in 1936 als een
stalen boogbrug met een houten dek. Op 10
mei 1940, tijdens een Duitse aanval op Neder-
land in de Tweede Wereldoorlog, blies de
Nederlandse genie de brug op (foto 2) om een
snelle opmars van het Duitse leger te voorko-
men. Tijdens de bezetting herstelden de Duit-
sers de brug, gebruikmakend van de enigszins
beschadigde staalconstructie. Het houten dek
werd daarbij vervangen door een in het werk
gestorte betonnen dek. In 1943 werd de brug
weer in gebruik genomen.
8 VAKBL AD
2 2020
Auteur Mark van Thiel KWS Infra / Team Waalbrug, Gert Jan Koppelman VolkerWessels Infra Competence Centre / Team Waalbrug,
Henr y Hoegen Hoegen Realisatie, Jacques Linssen Aeneas Media / Redactie Betoniek
BV_2-2 waalbrug.indd 8 03-06-20 16:19
PREFAB PL ATEN A ANGEBR ACHT OP MEER DAN 80 JA AR OUDE STA ALCONSTRUCTIE
Prefab-betondek voor de Waalbrug
BETONNEN DEK
De bestaande brug was opgebouwd uit stalen
dwars- en langsliggers waarop voor de hoofd-
rijbanen een betonnen dek was gestort (fi g. 4).
Dit in-situdek steunde via voutes af op de
langsliggers. Bij de hoofdoverspanning zijn dat
drie langsliggers per zijde en bij de aanbrug-
gen vijf (fi g. 3). De parallelrijbanen zijn volle-
dig uit staal opgebouwd.Er is gekozen het in situ betonnen dek te ver-
vangen door een prefab-betondek. Deze
oplossing ? een nieuw prefab dek over een
bestaande staalconstructie, in dit geval één
van meer dan tachtig jaar oud ? is uniek en in
Nederland nooit eerder toegepast. De nieuwe prefab platen hebben
een vergelijkbare doorsnede als
het oude in-situdek
De reden om voor prefab beton te kiezen, lag
onder meer in de bouwsnelheid. Door de
renovatie uit te voeren in veel kleine segmen-
ten en met vier verschillende bouwstromen
te werken, kon een effi ciënt proces worden ingericht. Met prefab platen was het boven-
dien eenvoudiger een oplossing te vinden
binnen het maximale gewicht en de beschik-
bare hoogte ? de platen moesten dezelfde
hoogte hebben als het bestaande dek. De
kwaliteit van de elementen kon beter worden
gegarandeerd en er kon met kleine toleran-
ties worden gewerkt. Extra uitdaging hierbij
was het feit dat de onderliggende staalcon-
structie, mede vanwege de roemruchte
geschiedenis van de brug (zie kader
'Geschiedenis'), niet bepaald maatvast was.
ZAGEN
De eerste stap was het uitzagen van het oude
dek (foto 6). Hierbij is er speciaal aandacht
besteed aan het voorkomen van schade aan de

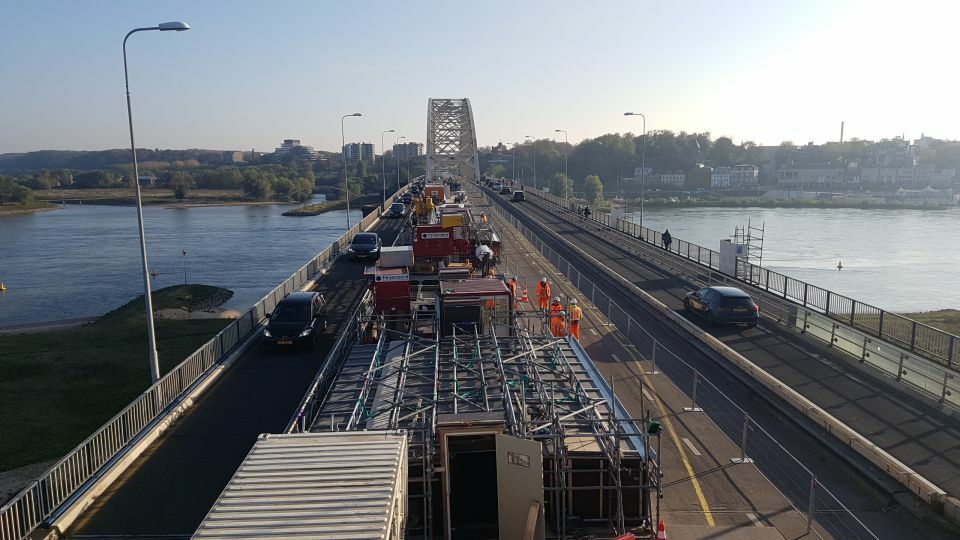

1 Renovatie aan de oostkant van de Waalbrug
DOKEN
Tijdens de uitvoering liep het uitvoeringsteam tegen een aantal verrassingen aan. Zo bleek dat op som-
mige plekken doken op de langsliggers waren bevestigd als extra koppeling met het beton. Dit was goed
merkbaar bij het uitzagen van het dek. Het dek was uiteindelijk wel van het staal af te krijgen, maar dit liet
wel enige schade aan het staal achter. Die schade was vergelijkbaar met boorschade, waardoor aanvan-
kelijk de gedachte was dat die te wijten was aan het boren. Pas bij nader onderzoek bleken de schade-
plekken veroorzaakt te zijn door afgebroken doken. Uiteindelijk is het herstel van deze schade meegeno-
men bij de staalreparatie.
3 Bovenaanzicht en westelijk aanzicht Waalbrug
4 Dwarsdoorsnede (bestaand) ter plaatse van (a) aanbruggen en (b) hoofdoverspanning
9 VAKBL AD
2 2020

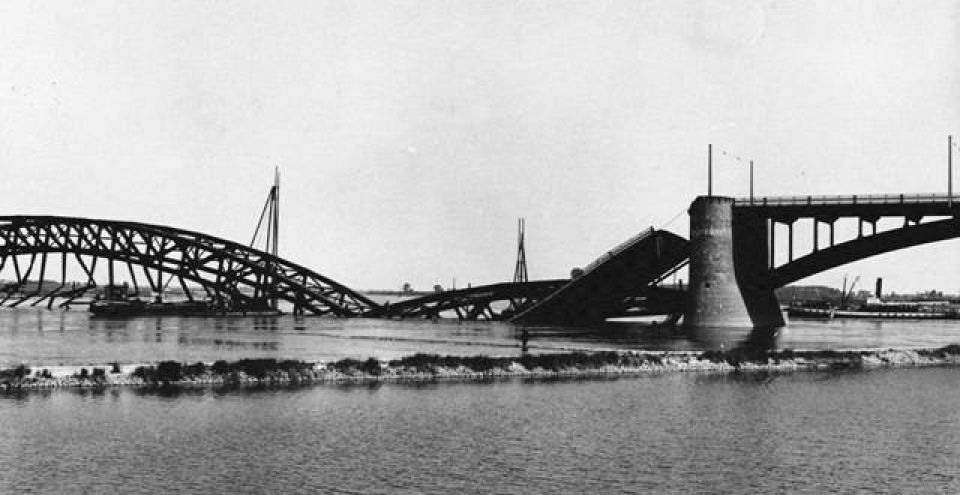

2 Vernielde Waalbrug in 1940
BV_2-2 waalbrug.indd 9 03-06-20 16:19
bestaande staalconstructie. De ligging van de
bovenzijde van de staalconstructie is met behulp
van boren (met lucht) vastgesteld. Ver volgens is
eerst alleen het bovendek ingezaagd, waarna de
positie van de bovenzijde van de staalconstruc-
tie met een liniaal nogmaals is ingemeten. Met
de
ze gegevens werd de diepte van de zaagsnede
bepaald, tot circa 30 à 40 mm boven het staal.
BETONPL ATEN
Het nieuwe dek is opgedeeld in 164 vakken, 82
aan de oostzijde en 82 aan de westzijde, met in
totaal 360 nieuwe prefab-betonplaten. Op de
vakken voor de aanbruggen liggen elk twee
platen en op de vakken voor de hoofdover -spanning liggen drie platen met natte stroken
ertussen. Deze platen zijn circa 2,5 m lang. De
breedtematen van de platen varieert van 5,25
tot 6,5 m.
Alleen ter plaatse van de landhoofden is het
dek uitgevoerd in ter plaats gestort beton.
Omdat de maatvoering daar anders te ingewik
-
keld werd.
De nieuwe platen hebben een vergelijkbare
doorsnede als het oude dek. Ze mochten
immers niet zwaarder zijn om de belasting
op de staalconstructie te beperken en ook
niet dikker omdat ze moeten aansluiten op
de bestaande weg. Door de beperking in de
hoogte is in de ontwerpfase de dikte van de plaat geoptimaliseerd, niet zwaarder dan het
huidige dek, maar wel geschikt voor de
moderne verkeersbelastingen conform de
Eurocode. Dit resulteerde in het huidige ont
-
werp met een sterkteklasse van C55/67 en
een minimale de
kking die mogelijk is door de
prefab productie (bovenzijde 40 mm en
onderzijde 35 mm met een tolerantie van +/-
5 mm). Ook moest het beton voldoende
weerstand bieden tegen chloride-indrin -
ging, conform de ROK 1.3. Dat resulteerde
v
oor de bovenzijde in milieuklassen XC4,
XD3 en XF4.
De oneffenheden in het
staal zijn opgevangen met
een groutlaag
De nieuwe platen bestaan dus ook weer uit
voutes voor de oplegging op de langsliggers;
voor elke langsligger een voute. Omdat de
hoogte van de langsliggers varieert, mede
door de beschadigingen uit de oorlog, en
door de variatie in breedte en lengte was elke
plaat uniek. Voor een zo goed mogelijke aan -
sluiting op de staalconstructie is deze 3D
in
gemeten, op basis waar van de ontwerpte -
5 Schematische doorsnede bestaande brug, bron: RWS
6
Open
gewerkt betondek met staalconstructie en oude in-situdek
10 VAKBL AD 2 2020
BV_2-2 waalbrug.indd 10 03-06-20 16:19
keningen voor de platen zijn gemaakt. De
hoogten van de voutes variëren van circa 150
mm tot 200 mm. De exact benodigde hoogte
is in het werk gerealiseerd met een groutlaag
van maximaal 90 mm dik in kwaliteit K70.
Hiermee konden oneffenheden in het staal,
bijvoorbeeld door de aanwezige klinknagels,
worden opgevangen. Ook werd het aantal
verschillende voutehoogten beperkt; een te
groot aantal zou de voordelen van prefab
deels tenietdoen. Om de dekken exact op
hoogte te stellen, zijn ze opgelegd op vul-
blokjes die op de langsliggers zijn geplaatst.
De r
uimte tussen de prefab platen en de sta -
len liggers is daarna ondergrout. Daartoe zijn
in de pr
efab-betonplaten grouttubes aange -
bracht zodat de ondergrouting vanaf de
bo
venzijde kon worden aangebracht. De zij -
den van de ondergrouting zijn voorafgaand
v
oorzien van een bekisting tussen de stalen
ligger en het betonnen dek.
De platen liggen min of meer los op het dek.
Constructief wordt er van uitgegaan dat het
staal en het beton niet samenwerken. Boven-
dien hebben ze een andere uitzettingscoëffici-
e
nt; door ze los te houden kunnen ze ten
opzichte van elkaar bewegen. Wel houden de
klinknagels op de oude staalconstructie het
dek enigszins op zijn plaats. Ook de veerklem-
men aan de onderzijde, die bij de oude brug
waren aangebracht om opwippen te voor
-
k
omen, zijn weer teruggeplaatst.
Om de natte knopen te kunnen
realiseren, zijn speciale
maatwerkbekistingen gemaakt
NAT TE KNOPEN
De prefab platen zijn met natte knopen aan
elkaar verbonden (foto 8). Om deze knopen te
kunnen realiseren, zijn speciale maatwerk
-
be
kistingen gemaakt. Hierbij zijn gelijk de
schampkanten en de voutes (incl. grout -
hoogte) meegenomen. Deze bekistingen zijn
zo veel mogelijk hergebruikt. De bekisting
werd ondersteund door een speciale onder -
steuningsconstructie afgesteund op de lijven
van de langsliggers (fig. 9).
De natte knopen hebben een breedtemaat van
480 mm tussen de prefab platen binnen een
vak, en 960 mm tussen de prefab platen waar -
bij een dwarsdrager wordt gepasseerd. Als
laatste, na afronding van de dwarsvoegen op
het oostelijke en westelijke dek, is ook de
langsverbinding tussen de beide delen gestort.
Hiermee is het dek uiteindelijk constructief
weer één geheel.
8 Natte knoop tussen twee betonplaten
7
T
wee betonplaten per vracht
11 VAKBL AD
2 2020
BV_2-2 waalbrug.indd 11 03-06-20 16:19
Bij het storten was de grote uitdaging om met
dezelfde geringe toleranties te werken als die
van de prefab elementen. De wapening kent
eenzelfde dekking als de prefab platen (dek-
king 35 mm, met een tolerantie van +/-5 mm)
en de bovenzijde moest nauwkeurig worden
afgewerkt, zodat dezelfde vlakheid ontstaat als bij de prefab elementen. Alleen dan past de
waterdichte asfaltverharding (SAMI en Surf AC
0/16) er goed overheen.
Het beton voor de natte knopen heeft de
dezelfde sterkteklasse als die van de platen:
C55/67 (het zogenoemde ' Waalbrugmeng-sel'). De sterkteontwikkeling hier van werd
gemonitord via het Concremote-systeem.
Hierbij zijn speciale eisen gesteld aan de
sterkteontwikkeling in verband met trillingen
en verkeersbelasting door werkverkeer.
Het betonmengsel moest binnen twee uur
worden verwerkt. Om die reden is met vrach-
ten van maximaal 4 m
3 gewerkt.
Voor een juiste nabehandeling werd het beton
na het storten afgedekt met een folie en een
houten schot erboven (foto 10). Er is uitge-
gaan van nabehandelingsklasse 3 en 4. Er
moest dus tot 50% (onderzijde) respectieve-
lijk 70% (bovenzijde) van de karakteristieke
betondruksterkte na 28 dagen worden nabe-
handeld (tot een sterkte van 34 MPa resp.
47 MPa). 9 Langs- en dwarsdoorsnede dek
12 VAKBL AD
2 2020
BV_2-2 waalbrug.indd 12 03-06-20 16:19
LOGISTIEKE UITDAGING
Het verkeer over de brug moest tijdens de uit-
voering doorgang vinden. Het autoverkeer werd
daartoe over de twee parallelle rijbanen
gevoerd. Hierdoor waren beide hoofdrijbanen
beschikbaar voor de bouw. Terwijl de oostkant
werd gerenoveerd, gaf de westelijke rijbaan
ruimte voor de logistieke strook, het incidenten-
verkeer en het fi etsverkeer (fi g. 11). Tijdens het
tweede deel van het project, waarin de westzijde
werd aangepakt, was dit precies omgekeerd.
Aanvankelijk was het idee het gewone verkeer
over de vrije rijbaan te leiden. Maar doordat het
omwille van de Chroom-6-problematiek (zie
kader 'Chroom-6') nodig bleek een doorwerk-
voorziening te realiseren, was hier onvol-
doende ruimte voor en was het nodig ook de
vrije rijbaan bij het bouwterrein te betrekken.
De strook voor het incidenten- en fi etsverkeer
mocht tussen 21:00 uur en 6:00 uur worden
afgesloten, waardoor die ruimte kon worden
gebruikt voor het met kranen in- en uithijsen
van het dek. Beide handelingen konden dus
alleen 's nachts worden uitgevoerd. Ook het
ver voer van de platen kende beperkingen.
Omdat de brug tijdens het herstel enigszins
was verzwakt doordat er delen waren uitge-
zaagd en er een grote steigerconstructie onder
de brug hing, moest de aslast worden beperkt.
Hierdoor konden er telkens maar twee platen
per keer worden aangevoerd (foto 7).
Er is gewerkt in twee inhoudelijk gelijke week-
cycli, waar van alleen de start- en einddatum
verschilden. Deze cyclus bestond uit de vol-
gende stappen:
Dag 1: zagen dek en verwijderen platen
('s nachts).
? Dag 2 en 3: plaatsen doorwerkvoorziening en conser veren.
? Dag 4: vrijgave doorwerkvoorziening en plaatsen platen ('s nachts).
? Dag 5: (grout)kisten aanbrengen, betons- torten, grouten en afwerken.
De ene weekcyclus begon op de maandagen,
de andere op de dinsdagen.
TESTEN
Gezien de complexiteit van het werk is beslo-
ten de uitvoeringswijze vooraf te testen. Zo kon
men goed voorbereid aan de weekcycli begin-
nen en ontstond een beeld van de uitdagingen
die men zou kunnen tegenkomen. Ten behoeve van die test is een mock-up-opstelling
gemaakt met twee platen en een natte knoop
ertussen. Na de bevestiging zijn de nieuwe
platen gezaagd om ook met deze processtap
er varing op te doen.
BETONPL A ATPUZZEL
De werkzaamheden aan de oostkant duurden
tot december 2019. In januari 2020 zijn de werk-
zaamheden voortgezet aan de westkant van de
brug. Eind april 2020 werd de laatste prefab
plaat gelegd en zijn de laatste natte knopen
gestort. Daarmee is deze complexe 'betonplaat-
puzzel' met succes afgerond. De verwachting is
dat het verkeer in oktober 2020 weer tussen de
bogen kan rijden. Aansluitend wordt gewerkt
aan de verdere renovatie van de brug.
CHROOM-6
Bij het voorbereiden van de renovatie van de
brug bleek dat voor de maar liefst elf lagen
verf die sinds 1936 op de staalconstructie
waren aangebracht, ook gebruik is gemaakt
van chroom-6-houdende verf. Deze moest op
een uiterst zorgvuldige manier worden verwij-
derd, waarbij rekening moest worden gehou-
den met een maximaal toegestane blootstel-
ling aan deze kankerverwekkende stof.
Hiervoor zijn doorwerkvoorzieningen gereali-
seerd die volledig luchtdicht waren afgewerkt
en voorzien van onderdruk, afzuiginstallatie,
schone luchttoevoer en douchesluis. Montage
en demontage van deze voorziening is in de
weekcyclus meegenomen.
11
Rijstrookindeling
tijdens uitvoering,
bron: RWS
10 Gestorte knoop afgedekt met schotten
13 VAKBL AD 2 2020
BV_2-2 waalbrug.indd 13 03-06-20 16:19
De Waalbrug is een monumentale boogbrug die het centrum van Nijmegen met Lent verbindt. Hij vormt een belangrijke schakel voor het lokale verkeer en het regionale verkeer tussen Nijmegen en Arnhem.
De brug bestaat uit een hoofdoverspanning van 244,1 m met de beeldbepalende boogconstructie. Aan beide zijden bevinden zich twee aanbruggen van 72 en 95 m (fig. 3). De brug is voorzien van twee hoofdrijbanen in het midden met elk twee rijstroken, één voor elke rijrichting (totale breedte ca. 12 m). Aan beide zijden van deze hoofdrijbanen bevindt zich een parallelrijbaan.
Mede vanwege toegenomen verkeersbelastingen voldeed de brug niet meer aan de moderne eisen, en was daarom aan een flinke opknapbeurt toe. Bij de renovatie is het betonnen rijdek van de hoofdrijbaan vervangen en de staalconstructie gerepareerd en geconserveerd. De huidige busbaan zal vervallen en wordt een fietspad in twee richtingen. Het bestaande fietspad zal voetpad worden. De brug is in twee stappen aangepakt. Eerst de oostkant en vervolgens de westkant.
Geschiedenis
De Waalbrug werd gebouwd in 1936 als een stalen boogbrug met een houten dek. Op 10 mei 1940, tijdens een Duitse aanval op Nederland in de Tweede Wereldoorlog, blies de Nederlandse genie de brug op (foto 2) om een snelle opmars van het Duitse leger te voorkomen. Tijdens de bezetting herstelden de Duitsers de brug, gebruikmakend van de enigszins beschadigde staalconstructie. Het houten dek werd daarbij vervangen door een in het werk gestorte betonnen dek. In 1943 werd de brug weer in gebruik genomen.
Reacties
